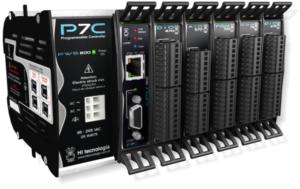

P7C 302 até 368 pontos de I/O

CLPs modulares e expansíveis, escaláveis até 368 pontos de I/O. Desenvolvidos para atender aplicações tanto na área de processos contínuos (controle de processos) quanto na área de manufatura (programação, sequenciamento de máquinas). Oferecem toda versatilidade dos demais controladores da HI Tecnologia, incluindo também características exclusivas. Apresentam uma diversidade de opções de módulos de I/O, incluindo entradas e saídas analógicas e digitais com diferentes configurações. Possuem modelos com fonte de alimentação AC ou DC e podem utilizar os seguintes protocolos de comunicação: SCP-HI, Modbus-RTU, Modbus-TCP e ASCII.

Cote agora

Características Gerais

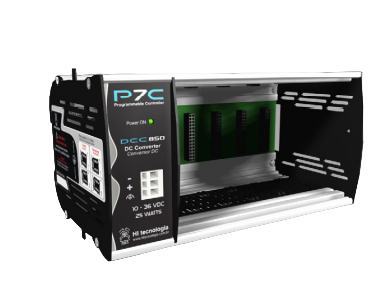

Especificações	Bastidor AC	Bastidor DC
Alimentação	85 a 265 VAC automática	10 a 36V DC
Memória flash do processador	1 MB
Banco de dados em flash	32 kb
Bloco PID	32
Tempo de instrução Lógica	350 ns
Alimentação AC	85 V a 265 V AC (automática)
Alimentação DC	10 V a 30 V DC
Consumo	25W máximo
Temperatura de operação	0 a 60 °C
Temperatura de estocagem	-20 a 80 °C
Umidade relativa	≤95% sem condensação
Peso do bastidor	1 Kg (aproximadamente)
Caixa	Alumínio e Aço carboni
Grau de proteção	IP30

Módulos de I/O

Nome	Doc. Técnicas	Ent. Digitais	Saídas Digitais	Ent Analógicas	Saídas Analógicas	Descrição
DIM401	PMU.10740100	16	-	-	-	16 Entradas Digitais
AIO574	PMU.10757400	-	-	8	2	8E/2S Analógicas 12 bits
AIO577	PMU.10757700	-	-	4	-	4E PT100
AOM551	PMU.10755100	-	-	-	-	8 Saídas Analógicas 12 bits
FGM721	PMU.10772100	8	8	-	-	Gerador de Frequência/Pulso programável + 8E/8S Digitais
DIO471	PMU.10747100	8	8	-	-	8E/8S Digitais
DOM451	PMU.10745100	-	16	-	-	16 saídas Digitais
ROM455	PMU.10745500	-	8	-	-	8 Saídas Digitais Independentes a Relé
CDM711	PMU.10771100	8	-	-	-	2 Encoder/Contador rápido + 8 E Digitais
CDM715	PMU.10771500	6	-	-	-	2 Encoder/Contador rápido da alta velocidade (ou 6 E Digitais)
AIO530	PMU.10753000	-	-	7	1	6E/1S Analógicas 12 bits + 1 Célula de carga 15 bits
