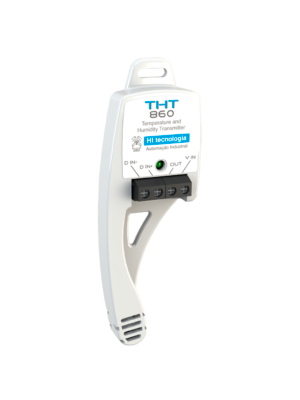

O THT860 é um transmissor analógico à dois fios para medição de temperatura e umidade. O módulo possui uma única saída analógica de 4 a 20mA para indicar o valor da medição da variável selecionada: temperatura ambiente ou umidade relativa do ar.
.jpg)
| Alimentação | 10 a 30V DC |
| Consumo | 0,6W (máximo) |
| Proteção de alimentação | Inversão de polaridade e surto |
| Temperatura de estocagem | -40 a +80°C |
| Umidade relativa | ≤95% sem condensação |
| Peso | 20g (aproximado) |
| Grau de proteção | IP20 |
| Dimensões | 35 (L) x 105 (A) x 16 (P) mm |
| Modo operação default | Modo automático |
| Faixa operação da temperatura | -20 a 80°C |
| Precisão de temperatura | ± 0.6°C |
| Faixa de operação da umidade | 0 a 100 %RH |
| Precisão da umidade | ± 4 %RH |
| Especificação Técnica (PET) | PET.86000100 |
Utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida. Neste caso quando a entrada digital está desligada, a grandeza medida é umidade, e se desejar medir temperatura basta ativar esta respectiva entrada digital.
Utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida. Neste caso quando a entrada digital está desligada, a grandeza medida é temperatura, e se desejar medir umidade basta ativar esta respectiva entrada digital.
Não utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida, sendo portanto ignorada pelo transmissor, não alterando o comportamento do ciclo automático de medição. A saída analógica comuta entre as medidas de temperatura e umidade em intervalos de tempo fixos. Para a sincronização dos sinais é gerado na saída analógica um valor de 4mA durante 0,5 segundos, posteriormente disponibiliza o sinal da temperatura por 1 segundo, e por fim disponibiliza o sinal da umidade por mais 1 segundo, e assim sucessivamente este ciclo de medição se repete.
Mecânica
Conexão
